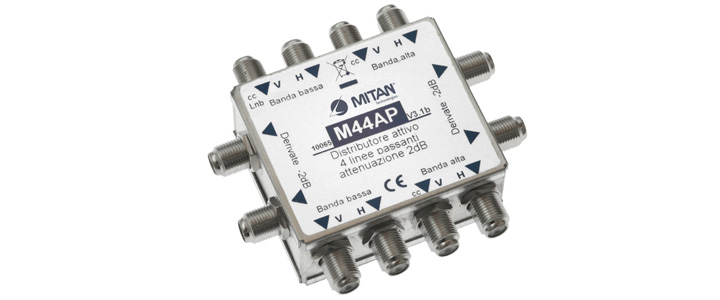

M4X4AP

Multiswitch EN CASCADA: 4 entradas SAT
Artículo	M4x4AP	M4x4AT	M4x4IP	M4x4PP	M4x8AP	M4x8AT	M4x8IP	M4x8PP
Código	MM44AP	MM44AT	MM44IP	MM44PP	MM48AP	MM48AT	MM48IP	MM48PP
Tipo	Activo	Terminal	Activo	Pasivo	Activo	Terminal	Activo	Pasivo
Entradas SAT	4	4	4	4	4	4	4	4
Entrada TV	–	–	–	–	–	–	–	–
Salidas derivadas	4	4	4	4	8	8	8	8
Impedancia típica (Ω)	75	75	75	75	75	75	75	75
Banda Pasante (MHz)	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450
Atenuación SAT Pasante (dB)	2	–	2	2	3	–	3	3
Atenuación SAT Derivada (dB)			10	15			10	15
Atenuación TV Passante (dB)	–	–	–	–	–	–	–	–
Atenuación TV Derivada (dB)	–	–	–	–	–	–	–	–
Tipo de commutazione	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz
Alim. pasante para LNB	SI	SI	SI	SI	SI	SI	SI	SI
Temp. de funcionamiento (°C)	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°
Dimensiones (La x An, cm)	84 x 75 x 28	84 x 75 x 28	84 x 75 x 28	84 x 75 x 28	84 x 115 x 28	84 x 115 x 28	84 x 115 x 28	84 x 115 x 28

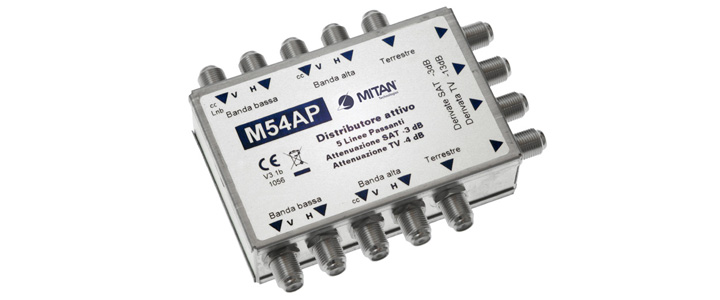

M5X4AP

Multiswitch EN CASCADA: 4 entradas SAT + 1 entrada TV
Artículo	M5x4AP	M5x4AT	M5x4IP	M5x4PP	M5x8AP	M5x8AT	M5x8IP	M5x8PP
Código	MM54AP	MM54AT	MM54IP	MM54PP	MM58AP	MM58AT	MM58IP	MM58PP
Tipo	Activo	Terminal	Activo	Pasivo	Activo	Terminal	Activo	Pasivo
Entradas SAT	4	4	4	4	4	4	4	4
Entrada TV	1	1	1	1	1	1	1	1
Salidas derivadas	4	4	4	4	8	8	8	8
Impedancia típica (Ω)	75	75	75	75	75	75	75	75
Banda Pasante (MHz)	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450
Atenuación SAT Pasante (dB)	3	–	3	3	3	–	3	3
Atenuación SAT Derivada (dB)			10	15			10	15
Atenuación TV Passante (dB)	4	–	4	4	4	–	4	4
Atenuación TV Derivada (dB)	13	13	13	13	17	17	17	17
Tipo di commutazione	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz	14/18V 0/22 KHz
Alim. pasante para LNB	SI	SI	SI	SI	SI	SI	SI	SI
Temp. de funcionamiento (°C)	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°
Dimensiones (La x An, cm)	103 x 84 x 28	103 x 84 x 28	103 x 84 x 28	103 x 84 x 28	87 x 159 x 28	87 x 159 x 28	87 x 159 x 28	87 x 159 x 28

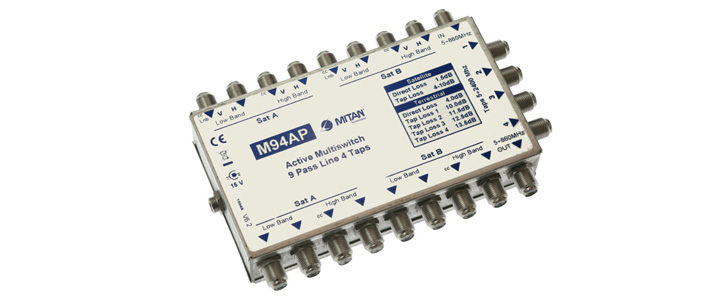

M9X4AP

Multiswitch EN CASCADA: 8 entradas SAT + 1 entrada TV
Artículo	M9X4AP	M9X4AT	M9X4PP
Código	MM94AP	MM94AT	MM94PP
Tipo	Activo	Terminal	Pasivo
Entradas SAT	8	8	8
Entrada TV	1	1	1
Salidas derivadas	4	4	4
Impedancia típica (Ω)	75	75	75
Banda Pasante (MHz)	950 ÷ 2450	950 ÷ 2450	950 ÷ 2450
Atenuación SAT Pasante (dB)	2	–	2
Atenuación SAT Derivada (dB)	Seleccionable 0 / 10	Seleccionable 0 / 10	Seleccionable 15 / 20
Atenuación TV Pasante (dB)	4	–	4
Atenuación TV Derivada (dB)	10 ÷ 13	10 ÷ 13	10 ÷ 13
Tipo di commutazione	14/18V 0/22 KHz DiSEqC 2.0	14/18V 0/22 KHz DiSEqC 2.0	14/18V 0/22 KHz DiSEqC 2.0
Alim. pasante para LNB	NO (con fuente esterno)	NO (con fuente esterno)	NO (con fuente esterno)
Temp. de funcionamiento (°C)	– 10° ÷ + 50°	– 10° ÷ + 50°	– 10° ÷ + 50°
Dimensiones (La x An, cm)	152 x 97 x 28	152 x 97 x 28	152 x 97 x 28

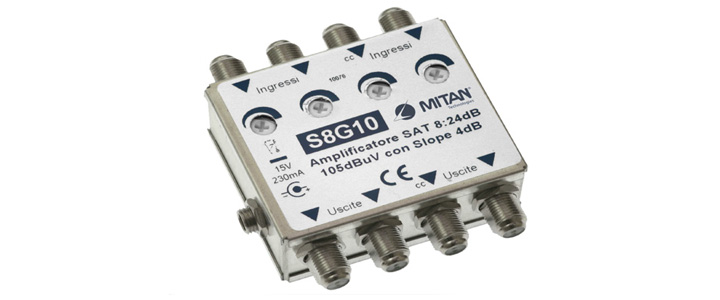

S8G10

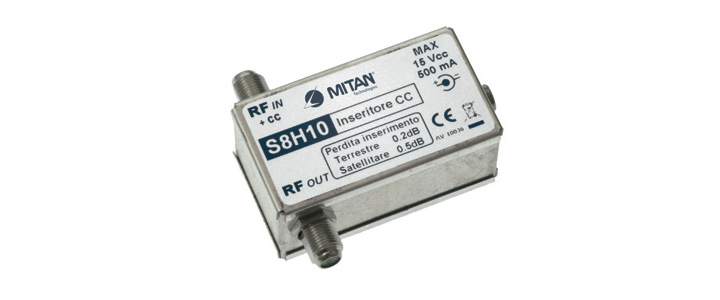

S8H10

ACCESORIOS PARA MULTISWITCH
Artículo	Código	Descripción
S8G10	MS8G10	Amplificadores de línea SAT (ver hoja de datos técnica)
AS800/15	MS9C80	Con fuente switching para serie M94 (15V/800mA)
RA400	MRA400	Carga 75 Ω aislada + conector F
S8H10	MS8H10	Insertador DC
S8R00	MS8R00	Divisor 4 in 8 out – 4 dB
S8S00	MS8S00	Derivador 4 in 4 out pasantes – 1 dB 4 out derivadores – 14 dB

AMPLIFICADOR de LINEA SAT
Artículo	S8G10
Código	MS8G10
Número entradas	4 “para uso con multi switch”
Ganancia (dB)	Ajustable de 15 a 24
Pendiente (dB)	4
Fuente de alimentación (VDC)	15
Telealimentación	Por medio de conectores de salida
Absorción (mA)	230
Banda Pasante SAT (MHz)	950 ÷ 2450
Conector	F
Niv. de salida (dBµV)	105
Temperatura de funcionamiento (°C)	– 10÷ +55
Paquete (pz)	1
