serie RADIALE

  • Ingresso TV+SAT (A-B)

    Elenco contenuti va qui

  • 4/8/12/16 derivate

    Elenco contenuti va qui

  • Alimentazione LNB 14V / 300mA

    Elenco contenuti va qui

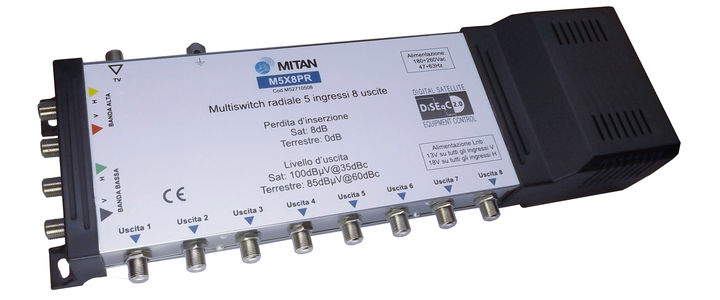

M5X8PR

M5X8PR
Multiswitch Radiali
ArticoloM5x8PRM5x12PRM5x16PRM9x8AR/JM9x12AR/J
CodiceM52710508M52710512M52710516M52710908M52710912
Ingressi SAT44488
Ingresso TV1 (Passivo)1 (Passivo)1 (Passivo)1 (Attivo)1 (Attivo)
Uscite81216812
Impedenza tipica (Ω)7575757575
SAT – Banda Passante (MHz)950 ÷ 2150950 ÷ 2150950 ÷ 2150950 ÷ 2150950 ÷ 2150
SAT – Perdita d’inserzione (dB)88800
SAT – Max livello uscita (dBµV)100@ 35dB IMA3100@ 35dB IMA3100@ 35dB IMA3100@ 35dB IMA3100@ 35dB IMA3
TV – Banda Passante (MHz)47 ÷ 86247 ÷ 86247 ÷ 86247 ÷ 86247 ÷ 862
TV – Perdita d’inserzione (dB)00022
TV – Max livello uscita (dBµV)85@ 60dB IMA385@ 60dB IMA385@ 60dB IMA385@ 60dB IMA385@ 60dB IMA3
Return Loss Input (dB)88888
Return Loss Output (dB)66666
Tipo di commutazione14/18V 0/22 KHz
DiSEqC 2.0
14/18V 0/22 KHz
DiSEqC 2.0
Aliment. LNB14V 300mA14V 300mA14V 300mA14V 300mA14V 300mA
Tensione Alimentazione180 ÷ 264 V AC
47 ÷ 63 Hz
180 ÷ 264 V AC
47 ÷ 63 Hz
180 ÷ 264 V AC
47 ÷ 63 Hz
180 ÷ 264 V AC
47 ÷ 63 Hz
180 ÷ 264 V AC
47 ÷ 63 Hz
Temperatura di funzionamento (°C)– 10° C ÷ + 50° C– 10° C ÷ + 50° C– 10° C ÷ + 50° C– 10° C ÷ + 50° C– 10° C ÷ + 50° C
Dimensioni (LxHxP, mm)340 x 130 x 60440 x 130 x 60540 x 130 x 60321 x 120 x 58440 x 120 x 58
