Centrali compatte serie EKM per la ricezione di programmi satellitari criptati (p.e. Tivùsat) e transmodulazione degli stessi in DVB-T/C.
Le caratteristiche comuni sono:

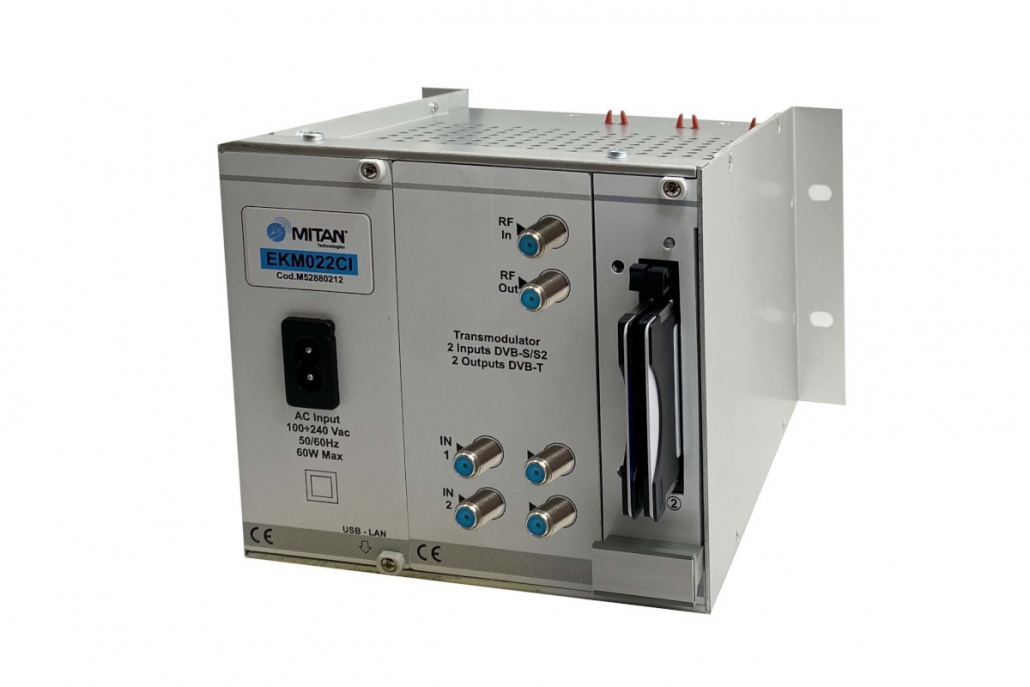

• ingressi satellite con Loop-through (EKM022CI)

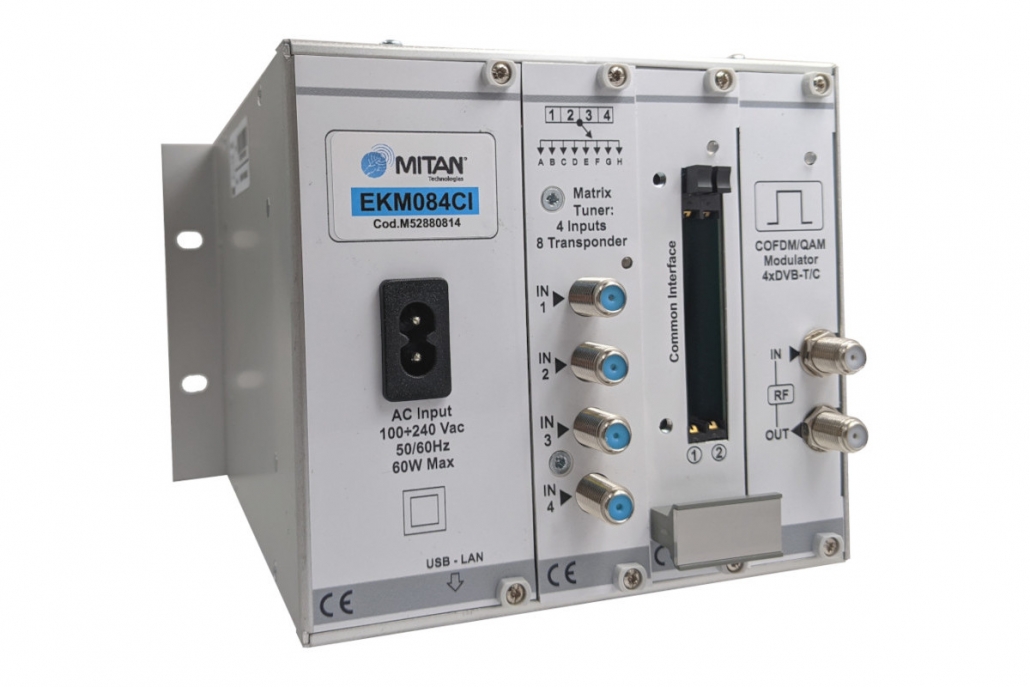

• 8 tuner configurabili sui 4 ingressi (EKM084CI)
• alimentazione LNB 300mA su ciascun ingresso e controllo DiSEqC
• slot Common Interface per CAM
• massima flessibilità nella costruzione dei mux in uscita
• 2 o 4 mux non adiacenti in uscita a seconda dell’articolo
• gestione LCN
• funzione Remapping
• modulazione in uscita DVB-T o DVB-C
• programmazione da pc tramite software con interfaccia utente di semplice utilizzo
• esportazione ed importazione della configurazione
| Articolo | EKM022CI | EKM084CI |
|---|---|---|
| Codice | M52880212 | M52880814 |
| N° ingressi Frequenza (MHz) Tuner | 2 (con Loop-Through) 950÷2150 2 | 4 950÷2150 8 |
| Loop-Through | Si | No |
| Livello ingresso (dBm) | =-65 / -25 | =-65 / -25 |
| Alimentazione Lnb (V) (mA) | 13/18 300 (ciascun ingresso) 22KHz / DiSEqC | 13/18 300 (ciascun ingresso) 22KHz / DiSEqC |
| DVB-S Symbol Rate (MSps) Code Rate | QPSK 1÷45 1/2, 2/3, 3/4, 5/6, 7/8 | QPSK 1÷45 1/2, 2/3, 3/4, 5/6, 7/8 |
| DVB-S2 Symbol Rate (MSps) Code Rate | QPSK/8PSK 1÷45 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | QPSK/8PSK 1÷45 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| Slot Common Interface | 1 | 2 |
| N° uscite N° mux uscita Frequenza uscita | 1 (con Loop-Through) 2 170÷230 470÷862 | 1 (con Loop-Through) 4 170÷230 470÷862 |
| Livello max uscita (dBµV) Regolazione (dB) | 90 0÷-20 | 90 0÷-20 |
| Modo Costellazione Intervallo di Guardia | QPSK / 16QAM / 64QAM 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/8, 1/16, 1/32 | QPSK / 16QAM / 64QAM 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/8, 1/16, 1/32 |
| MER DVB-T (dB) MER DVB-C (dB) | > 35 > 39 | > 35 > 39 |
| Alimentazione (Vac) | 100-240 (50-60Hz) | 100-240 (50-60Hz) |
| Dimensioni (mm) | 119x133x196 | 119x133x196 |
| Peso (Kg) | 1,5 | 1,5 |
